在新能源制造领域中，电池包不仅是车辆的“心脏”，更是关乎安全、续航与寿命的“生命线”。由于电池包体积大、零部件多、结构复杂，对制造精度提出了极致苛求，加工与装配过程中任何几何偏差，都可能导致密封失效、热管理界面不均、电气接口干涉或装车困难等严重问题，直接威胁车辆安全与性能。

而关节臂三坐标测量机凭借精准的测量能力，成为电池包研发、生产、检测全流程中不可或缺的精密设备，为新能源安全筑起关键防线。

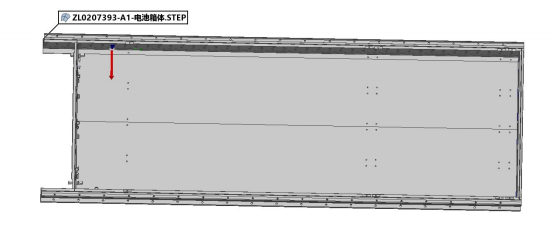

图1 新能源电池包CAD模型图

一、电池包检测的关键点：

电池包由箱体、盖板、冷板、骨架、接口件等多个零件协同组成，每个部件都对精度有严格要求：

1. 箱体与盖板

箱体与盖板的精度是电池包密封性的生命线，其密封面的平面度精确度是否合格，与防水、防尘和安全性能密切相关。

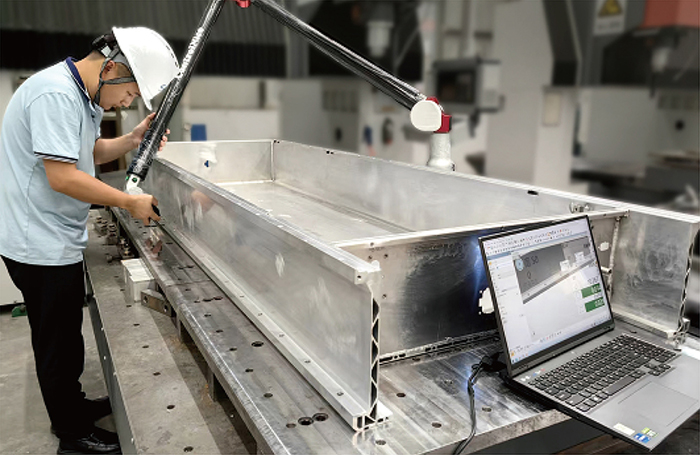

图2 技术工程师测量电池包箱体

2. 冷板与热管理件

冷却板翘曲会造成热界面不均；

密封槽的连续性直接关系到防泄漏性能。

3. 装车接口

电池包与车身连接的孔群、定位面，需要严格的空间位置一致性；

任何位置度超差都可能导致装配干涉，甚至整车延误。

4. 整包外形

盖板与箱体之间的间隙和齐平度影响整车装饰效果；

整体翘曲和外廓偏差会造成吊装困难和安全隐患。

这些测量点既涵盖局部尺寸，又涉及整体形态，需要一种既灵活又高效的检测方式。

二、为什么选择关节臂测量机

相较于传统固定式三坐标，关节臂测量机在电池包检测中展现出明显优势：

1、便携灵活：可直接部署在产线、装配车间或仓储区域，无需固定检测室；

2、覆盖全面：多关节结构能够触及电池包大尺寸和复杂内腔；

3、多模式兼容：使用智能测头进行高精度打点，形成点云数据；

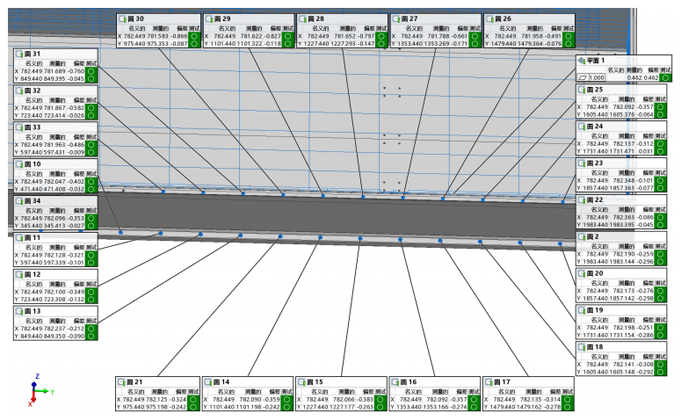

图3 电池包箱体检测数据图

4、效率更高：测量完成后可立即生成报告，快速反馈给工艺和质量部门。

关节臂三坐标测量机不仅是“测量工具”，更是贯穿研发、试制、量产全过程的“过程控制利器”，彻底改变了质量控制的流程和理念。检测人员可以随时在装配线末端对刚下线的电池包进行检测，实现 “秒级反馈” 。

三、典型应用场景

1. 来料检验：把关零部件质量

在电池包装配前，关节臂测量机用于检测供应商零部件，防止缺陷流入产线。

对箱体与盖板，检查密封面平整度、螺柱位置与外轮廓；

对骨架与托盘，验证定位孔与基准面，确保装配链稳定。

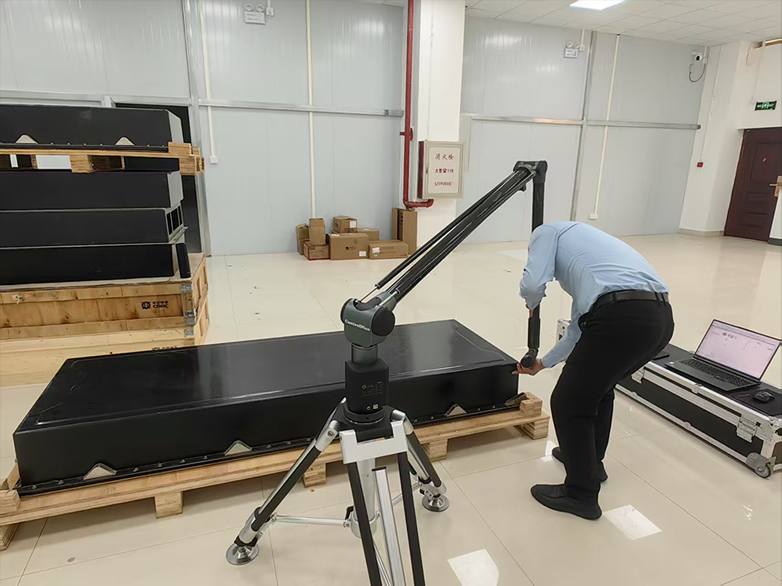

图4 技术工程师测量电池包箱体

2. 装配过程：监控工艺变形

电池包装配过程中，焊接、铆接等工艺容易引起变形。

在焊接工位，可快速扫描变形区域，及时调整工艺参数；在盖板预装环节，测量间隙和齐平度，避免密封不良。

3. 整包验证：确保装车一致性

出厂或装车前，整包电池需要进行一致性检查。

接口检查：测量车身连接孔群的空间位置；

外观检查：点云对比整包外形，识别翘曲。

四、应用价值总结

综上所述，关节臂测量机在新能源电池包中的价值，主要体现在以下几个方面：

1. 效率提升：检测无需等待检测室排队，现场即可完成；

2. 质量保证：关键特征快速确认，减少装配返工风险；

3. 研发助力：在新车型开发和样件验证阶段，缩短验证周期；

4. 供应链协同：统一检测标准与数据，提升供应链质量一致性。

关节臂三坐标测量机让电池包的质量控制变得更快、更准、更直观，以此成为新能源产业链中不可或缺的检测工具。

五、结语

电池包的质量并非依靠“事后检测”来保证，而是通过设计、工艺、检测、反馈的闭环来实现。关节臂测量机的最大价值在于：把检测前移到现场，把问题缩小到当下，把数据转化为决策依据。

在新能源快速发展的今天，谁能更高效地把控电池包质量，谁就能在竞争中占据主动。而关节臂测量机，通过赋能实时质量闭环，直接提升了企业的运营效率和质量品牌这两大核心竞争力，因此它不再是一台简单的计量设备，而是企业智能制造体系中不可替代的“精度守护者”。
